简要描述： 气体报警控制器是一种气体浓度监测和泄漏集中报警控制器，电源由市电电网或蓄电池直接供电。本报警控制器接收RS485信号和4-20mA，暂时只能接收本公司新款在线检测仪输出的RS485信号，若需要接入其他厂家的标准RS485信号请联系我公司进行确认。一台气体报警控制器可接入255路总线制RS485输出气体探测器或8路4-20mA输出气体探测器，更多输入通道可订制。

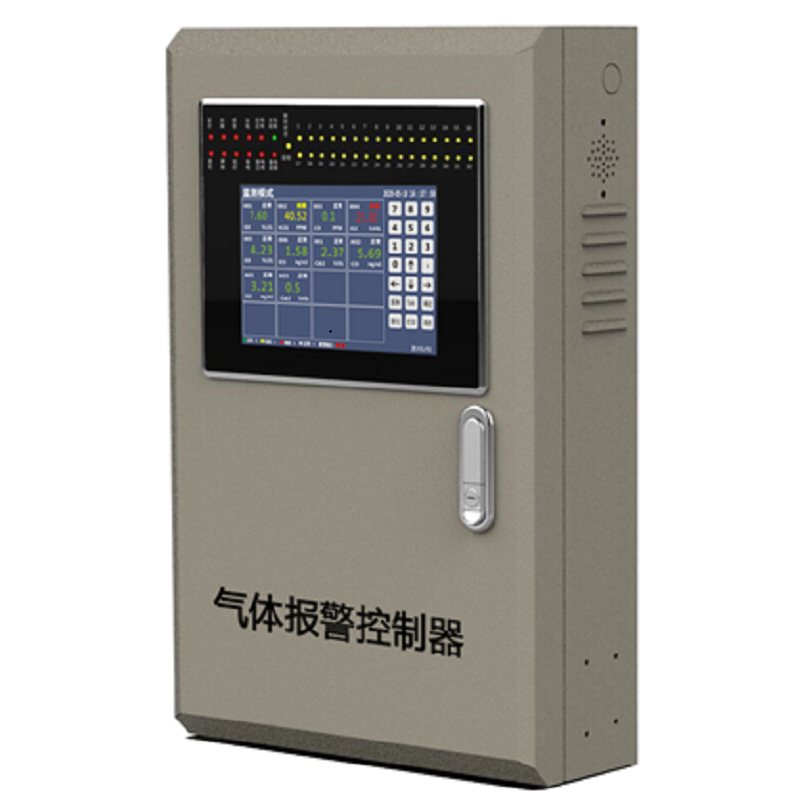

产品型号：JSA3000更新时间：2024-04-19访 问 量：548气体带存储触摸屏报警控制器JSA3000
一、概述
气体报警控制器是一种气体浓度监测和泄漏集中报警控制器，电源由市电电网或蓄电池直接供电。本报警控制器接收RS485信号和4-20mA，暂时只能接收本公司新款在线检测仪输出的RS485信号，若需要接入其他厂家的标准RS485信号请联系我公司进行确认。一台气体报警控制器可接入255路总线制RS485输出气体探测器或8路4-20mA输出气体探测器，更多输入通道可订制。
二、特点
1、采用高速、高集成的微处理系统，标准ARM架构内核，高性能，低功耗；
2、采用Linux 、uC/OS实时操作系统，模块化设计，软件架构标准，集成化程度高，运行速度快，稳定性好；
3、高清超大9寸液晶触摸屏，分辨率高，视觉效果佳；
4、工业级UI设计，多种显示模式，图文结合，大字体显示，交互性友好；
5、丰富的功能快捷键、数字键盘、无线手操器及触摸按键，操作方便简单；
6、支持多级权限用户管理，菜单密码保护；
7、最多支持255通道输入，32路继电器输出，32路4-20mA输入输出；系统级联最大支持1000以上输入通道。
8、强大的数据统计分析，报警，故障智能排序，总数累计；
9、大容量数据记录存储、查询，容量可以无限制增加，数据导出灵活；
10、支持数据记录打印，可内置或外置打印机；
11、控制器可对探头进行零点，跨度校准及参数设置；
12、通道屏蔽，报警延时等特色功能，应用方便；
13、继电器输出配置灵活多变，轻松实现一对多，多对一；
14、接口兼容性强，支持RS485、RS232，RJ45（网口）等，
15、支持蓝牙、LoRa、GPRS、WIFI、433M等无线通讯接口；
16、组网灵活，支持总线和4-20mA混合组网；
17、可靠性高，多级防护措施，具有浪涌，脉冲群及静电保护；
18、支持市电220V供电及24V蓄电池备用供电，无缝切换；
19、支持其它如压力、液位、温湿度、风速，风向等变送器接入；
20、依照可燃报警控制器GB 16808－2008标准设计；
21、防护等级IP65；
三、技术特性
（1）电源：AC220V（内置有AC220V转24VDC开关电源）或24V蓄电池
2）功耗：小于 15W
3）测量范围：与连接的探测器同步
4）安装方式：壁挂式
5）报警设定：依据在线检测仪可自由设定，一路探头可控制三组继电器
6）输入信号；RS485/4-20mA
7）报警方式：声光报警
8) 输出信号：RS485、4-20mA输出，其中4-20mA输出为选配功能。本控制器一共8组常规继电器，一组公用继电器，都是常开/常闭无源触点输出，可扩展为32路，所有继电器规格为（AC125V/12A、AC277V/10A）
9) 温度：-20~70℃,湿度:0~95%RH
四、工作原理、结构、尺寸及面板介绍
4.1 控制器的工作原理
报警控制器的CPU循环检测探测器的工作状态，当探测器监测到环境的气体浓度超过报警设定值时控制器发出声、光报警并根据设置输出联动控制信号。
4.2 控制器的结构
本产品采用壁挂式结构，先将挂墙结构件固定在墙上适当位置，连接好电源线、信号线、输出控制线，再将控制器挂在结构件上。

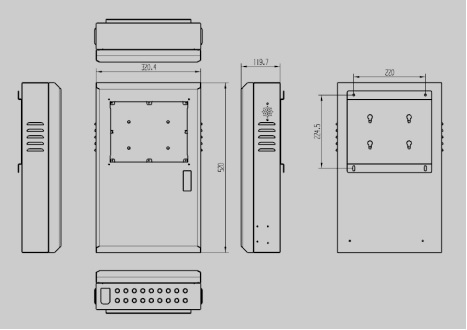

4.3 控制器的机箱外形尺寸
机箱尺寸：约520*320*120mm（长*宽*高）。

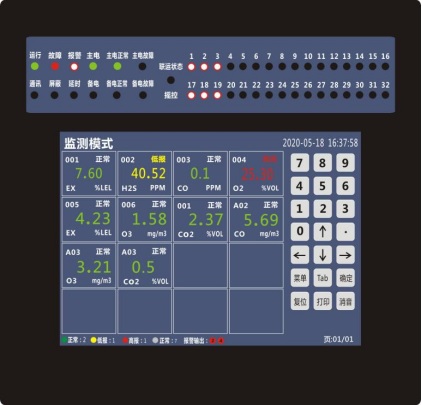

4.4 控制器面板介绍
五、连接示意图
六、接线端子说明
① 24VDC电源输入接口
② 24VDC电源输出接口
③ 公共常开/常闭无源触点OUT0
④ 常规常开/常闭无源触点OUT1
⑤ 常规常开/常闭无源触点OUT2
⑥ 常规常开/常闭无源触点OUT3
⑦ 常规常开/常闭无源触点OUT4
⑧ 常规常开/常闭无源触点OUT5
⑨ 常规常开/常闭无源触点OUT6
⑩ 常规常开/常闭无源触点OUT7
⑪ 常规常开/常闭无源触点OUT8
⑫ 探测仪4-20mA 输入端子1
⑬ 探测仪4-20mA 输入端子2
⑭ 探测仪4-20mA 输入端子3
⑮ 探测仪4-20mA 输入端子4
⑯ 探测仪4-20mA 输入端子5
⑰ 探测仪4-20mA 输入端子6
⑱ 探测仪4-20mA 输入端子7
⑲ 探测仪4-20mA 输入端子8
⑳ 探测仪485信号输入端子
21 报警控制器485信号输出端子
22 485信号扩展口1
23 485信号扩展口2
注意：380V风机接继电器无源触点进行控制时，必需加中转继电器。
